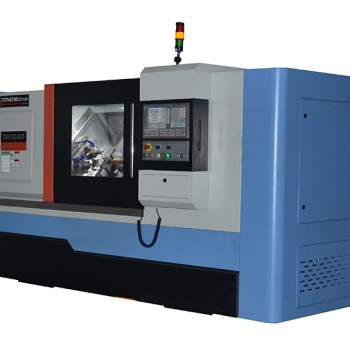

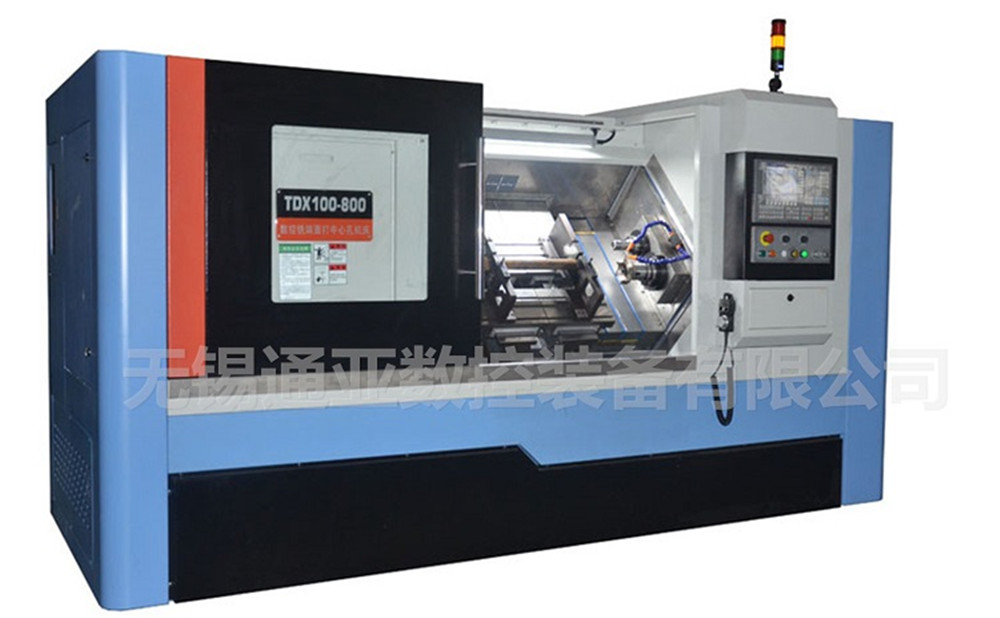

TDX100三轴斜床身铣打机

铣打机 铣端面钻中心孔机床 中心孔机床

机床用途：

该系列铣端面打中心孔机床采用整体45°斜床身结构，与平床身打中心孔机床相比，具有上料同度低，操作距离近，排屑顺畅等优点。该机更大可加工直径Φ160mm，长度900mm以内的各种轴类零件:铣两端平面、钻两端中心孔的批量生产加工，同时该系列机型因排屑性能优异，特别适用行架自动化或关节机器人无人化自动生产线。

结构布局：

本机为斜床身三轴结构，采用三套数控进给工作台，两套对置的双主轴动力头，铣削主轴上装有BT50标准接口的铣刀盘，钻孔主轴上装有BT40标准的钻刀柄，钻孔主轴上还可以选装外圆套车刀盘用于钻中心孔的同时在工件轴端套车一段外圆，用于后序车床加工时夹持,可省去车床调头加工的一道工序。采用两套自定心液压虎钳，用于装夹工件，夹具可快速的根据工件长短调整夹持位置。

主要特点：

1.采用齿轮齿条液压自定心虎钳，导轨面经淬火硬度HRC52以上，滑动面精心刮研装配并采用集中润滑供油，润滑充分可靠，性能稳定，装夹方便，夹持力强。

2.高刚性矩形导轨经淬火硬度达HRC52以上，导轨截面宽度130mm，导轨面经贴塑处理，能防止低速爬行及提高导轨寿命，采用精密研磨级双螺姆滚珠丝杠传动，精度高，寿命长。

3.采用铣，钻分离的双主轴设计，结构合理，便于对刀及调整，动力头采用齿轮传动，扭力大，切削力强。

4.四轴伺服数控系统，定位准确，位置手轮操作简单，调整方便。

5.采用容积式电动润滑泵，充分有效的对导轨及丝杆进行润滑，提高机床使用寿命。

6.标配履带式排屑机，可选择后排或侧排

7.上料高度低、距离近、排屑顺畅、操作方便。

8.选配功能：套车外圆、倒角、钻孔、攻丝等。

整机质保一年 终身售后    可根据客户需求定制各种型号及加工范围

标准机功能：铣端面、钻中心孔

选配功能：套车外圆、倒角、钻孔、攻丝

标准配置：                                 选配

液压站                                     外圆套车刀

双自定心油压虎钳                          主轴中心出水

双主轴动力头                              U钻钻孔

三轴伺服数控系统                          刚性攻丝
