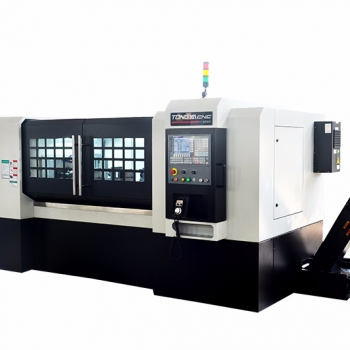

FD120四轴重型铣打机

产品简介：

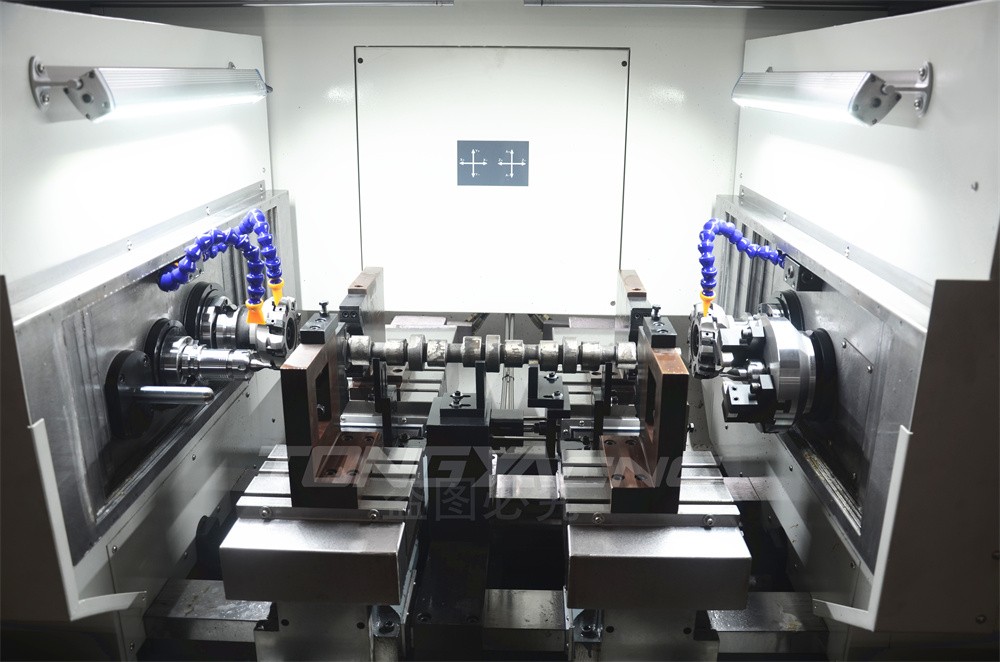

该系列铣端面钻中心孔机床，主要是针对直径φ160及以下，长度1800mm以内的中大型轴类零件加工而设计，标准机型采用对置铣、钻分离的双主轴动力头，可满足铣端面、钻中心孔以及套车外圆加工，特殊指定的配置可加工M24及以下的螺纹孔，该系列机床具有加工长度范围更广，功能齐全，刚性强、经济实用、操作方便等优点。

结构布局：

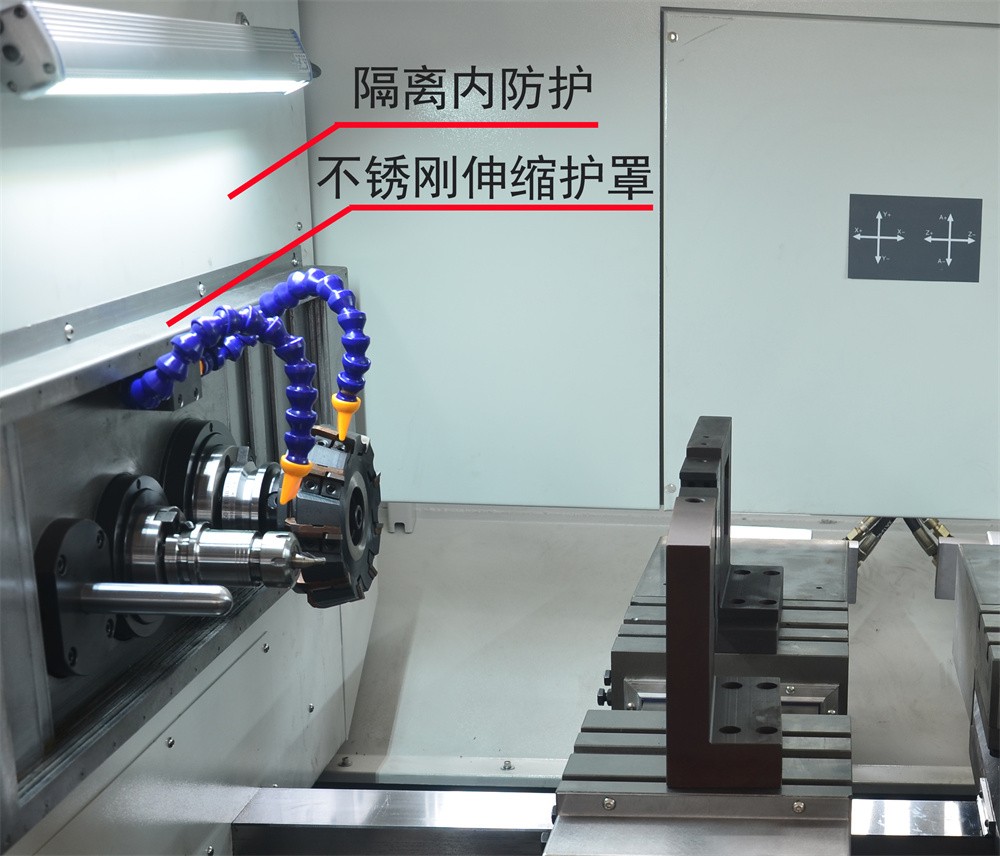

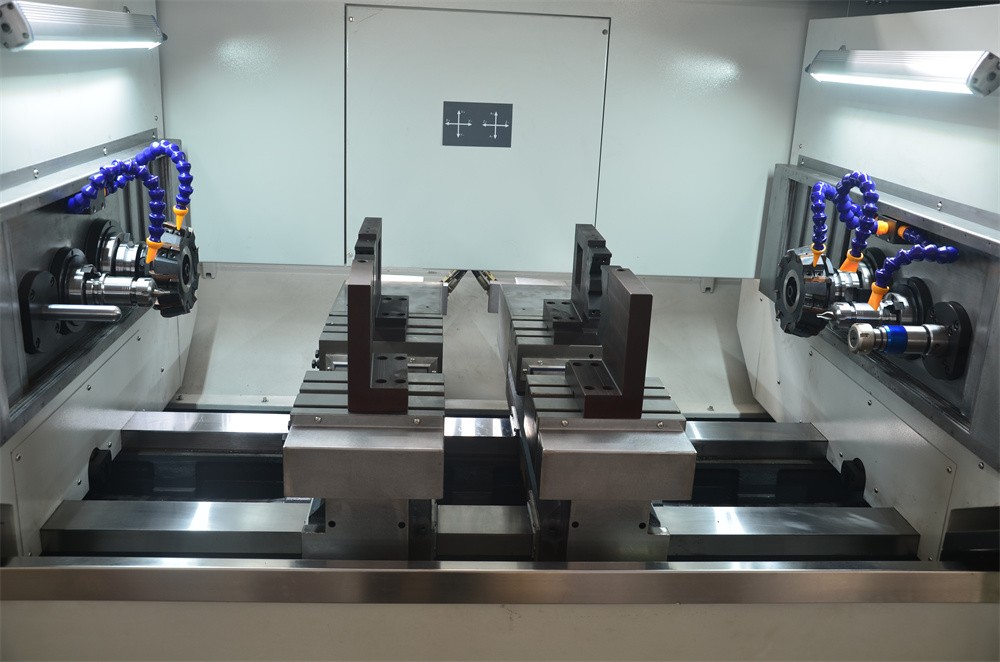

本机为平床身三轴结构，采用三套数控进给工作台，两套对置的双主轴动力头，铣削主轴上装有BT50标准接口的铣刀盘，钻孔主轴上装有BT40标准的钻刀柄，钻孔主轴上还可以选装外圆套车刀盘用于钻中心孔的同时在工件轴端套车一段外圆，用于后序车床加工时夹持,可省去车床调头加工的一道工序。采用两套自定心液压虎钳，用于装夹工件，夹具可快速的根据工件长短调整夹持位置

产品特征：

1.采用齿轮齿条液压自定心虎钳，导轨面经淬火硬度HRC52以上，滑动面精心刮研装配并采用集中润滑供油，润滑充分可靠，性能稳定，装夹方便，夹持力强。

2.高刚性矩形导轨经淬火硬度达HRC52以上，导轨截面宽度130mm，导轨面经贴塑处理，能防止低速爬行及提高导轨寿命，采用精密研磨级双螺姆滚珠丝杠传动，精度高，寿命长。

3.采用铣，钻分离的双主轴设计，结构合理，便于对刀及调整，动力头采用齿轮传动，扭力大，切削力强。

4.四轴伺服数控系统，定位准确，位置手轮操作简单，调整方便。

5.采用容积式电动润滑泵，充分有效的对导轨及丝杆进行润滑，提高机床使用寿命。

6.标配履带式排屑机，可选择后排或侧排

7.选配功能：套车外圆、倒角、钻孔、攻丝等。
